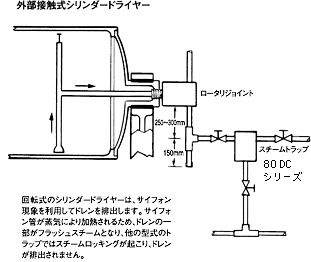

この型式はシリンダー外面に製品を接触させ乾燥させる方式です。シリンダーは数個から数十個を並べ、連続的に製品を乾燥させます。この型式は製紙・プラスチック・食品工業において多用されています。 これらの機器の回転速度は、1〜2r.p.m.から表面速度が1500m/minの高速まで種々の速度があり、蒸気圧力も大気圧近くから1.5MPa位まであります。 シリンダーの大きさもドラムの直径が150mmから5m以上まで各種あります。 いずれの場合でもサイフォンによるドレンの排出であるため、フラッシュスチームが発生し、スチームロッキングを生じます。
■トラップの選定 ● 安全係数 逆バケット式トラップ（ラージベント付） 圧力が一定の場合8。 圧力が変動する場合10。   ● トラップ型式 いずれの型式の場合でも、大量のドレンの排出及びエアーやフラッシュスチームを排出できる機能を持っていなければなりません。これらを完全に満足する最適型式は逆バケット式トラップ（ラージベント付）です。     チェックポイント   対象機器 シリンダードライヤー 安全係数 8〜10 最適型式 逆バケット式（ラージベント付） 【80DCシリーズ、880シリーズ】 代替型式 -
