| 型式 |
TB-5 |
| 仕様 |
最高使用圧力 |
1.0MPa |
| 最高作動圧力差 |
オリフィス一覧表をご参照下さい。 |
| 最高使用温度 |
220℃ |
| 本体材質 |
ねずみ鋳鉄FC200 |
| 接続 |
■JIS 10KFF、□ANSI150LB |
|
| |
|
| |

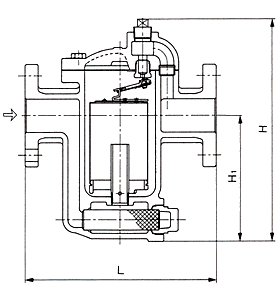

■寸法及び質量 （mm） |
| |
| 呼び径 |
L |
H |
H1 |
質量（kg） |
| 15A |
175 |
177 |
98 |
4.5 |
| 20A |
195 |
177 |
98 |
4.9 |
| 25A |
215 |
177 |
98 |
6.2 |
| 32A |
280 |
336 |
190 |
18.3 |
| 40A |
280 |
336 |
190 |
18.7 |
| 50A |
290 |
336 |
190 |
19.6 |
|
| |
 |
| |
■オリフィス一覧表 |
| |
| |
型式 |
| オリフィスサイズ |
15〜25A |
32〜50A |
| 3/8（9.5mm） |
- |
0.21 |
| 9/32 （7.1mm） |
- |
0.56 |
| 1/4 （6.4mm） |
- |
0.87 |
| 7/32 （5.6mm） |
- |
1.0 |
| 1/8 （3.2mm） |
0.56 |
- |
| 7/64 （2.8mm） |
0.87 |
- |
| #38 （2.5mm） |
1.0 |
- |
|
| |
|
| |
■排出量（実際の使用時における飽和ドレンの排出量を示しています。）こちらをクリックしてください。 |
| |
■オプション（受注生産になります。詳しくはお問合わせ下さい。）
●ラージベント（LV）
●サーミックベントバケット（T）
●エアーベント孔用ワイヤ（VW）
●内蔵式チェッキベン（V）
※15A〜25Aは内蔵式チェッキ弁、サーミックベントバケットはどちらか一方しか取付けできません。 |
