CDシリーズ < スチームトラップIDチャート < 製品紹介 < HOME

CD-40、CD-60シリーズは制御部がカプセル化された保守容易なディスク式のスチームトラップです。又CD-32シリーズはオールステンレス製で耐食性に優れています。

  1. 修理はカプセルの交換のみで容易です。
  2. スチームジャケットされており、周囲に影響されず安定した作動をいたします。(CD-40、CD-60シリーズ)
  3. CD-60シリーズ及びCD-33Sにはストレーナが内蔵されています。(CD-40シリーズはオプションです。)

型式 CD-41 CD-42 CD-43 CD-61 CD-62 CD-63
仕様 最高使用圧力 ※4.2MPa
最低使用圧力 ※0.07MPa
最高使用温度 260℃ 398℃
本体材質 炭素鋼 炭素鋼鋳鋼 ASTM A216WCB
接続 □JIS Rc(PTねじ) □NPT □SW(JIS)※2 □SW(ANSI)※2

※入口圧力の80%の背圧まで使用可能ですが、実際の選定に際しては背圧許容度を入口圧力の50%として下さい。
※2 SWタイプはCD-60シリーズのみです。

  ■寸法及び質量
●CD-40 (mm)

型式 CD-41 CD-41 CD-42 CD-43
呼び径 10A 15A 20A 25A
A外角 32 32 41 59
B面間 76 86.5 100

117.5

質量(kg) 0.34 0.34

0.80

1.36
●トラップの回収管圧力(背圧)が入口側圧力の50%を越えないようにして下さい。
●内蔵用ストレーナは注文時にご指示下さい。

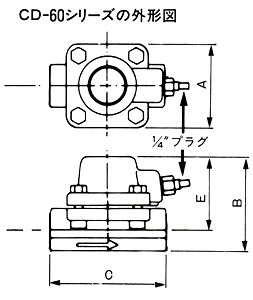

●CD-60 (mm)
型式(標準) CD-61 CD-61 CD-62 CD-63
型式(ブローダウン弁付) CD-61A CD-61A CD-62A CD-63A
呼び径 10A 15A 20A 25A
"C"面間、JIS Rc、SW 89 89 117.5 122
"A"全幅 63.5 63.5 79 84
"B"全高 66.5 66.5 87

108

"E"中心高さ 51 51 68 84
質量(kg) 1.3 1.3

2.2

3.1
●CD-33 (mm)

型式 呼び径 A B C D 質量(kg)
CD-33 15A、20A 37 63 84 44 0.7
25A 44 79 100 57 1.2
CD-33S 15A、20A 37 108 89 44 1.0
25A 44 121 105 57 1.5
CD-33L 15A、20A 37 63

84

44 0.7
CD-33SL 15A、20A 37 108 89 44 1.0
  ■排出量(実際の使用時における飽和ドレンの排出量を示しています。)こちらをクリックしてください。
  ■オプション(受注生産になります。詳しくお問合わせ下さい。
●ブローダウン弁(CD-60シリーズ)
●内蔵式ストレーナ(CD-40シリーズ)
